В статье я опишу процесс создания многослойных RMP-карт для навигаторов Magellan.

В Интернете несложно найти качественные карты для навигаторов Magellan Triton, однако часто возникает необходимость сделать карту крупного масштаба для небольшой области используя карты Google, OSM и так далее. Итак, приступим. Для этого нам понадобятся 2 программы:

 - SASPlanet (http://www.sasgis.org/);

 - RMPCreator (ссылка на скачивание в конце статьи).

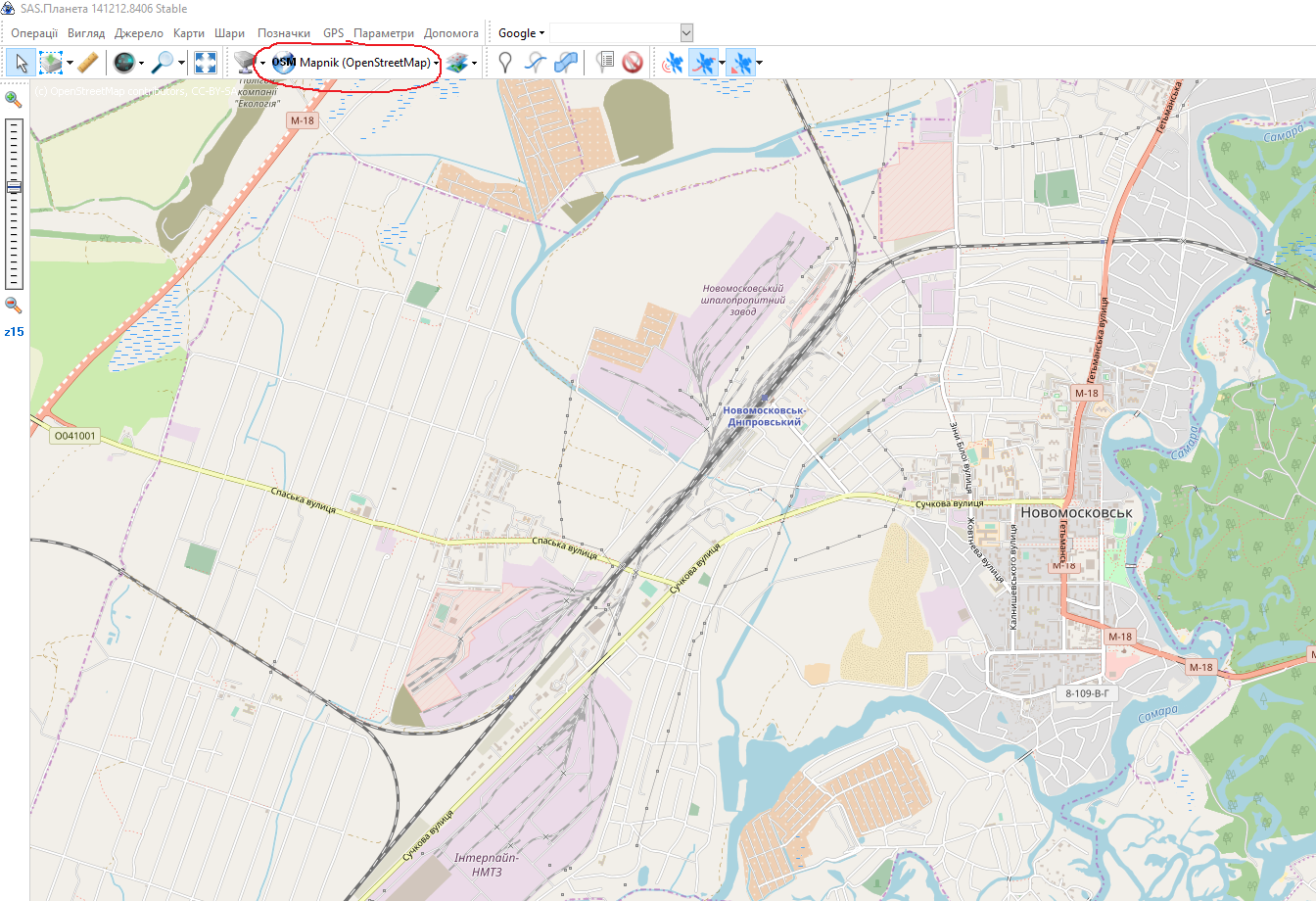

Начинаем с SASPlanet. Скачиваем, запускаем, выбираем источник карт и нужный масштаб:

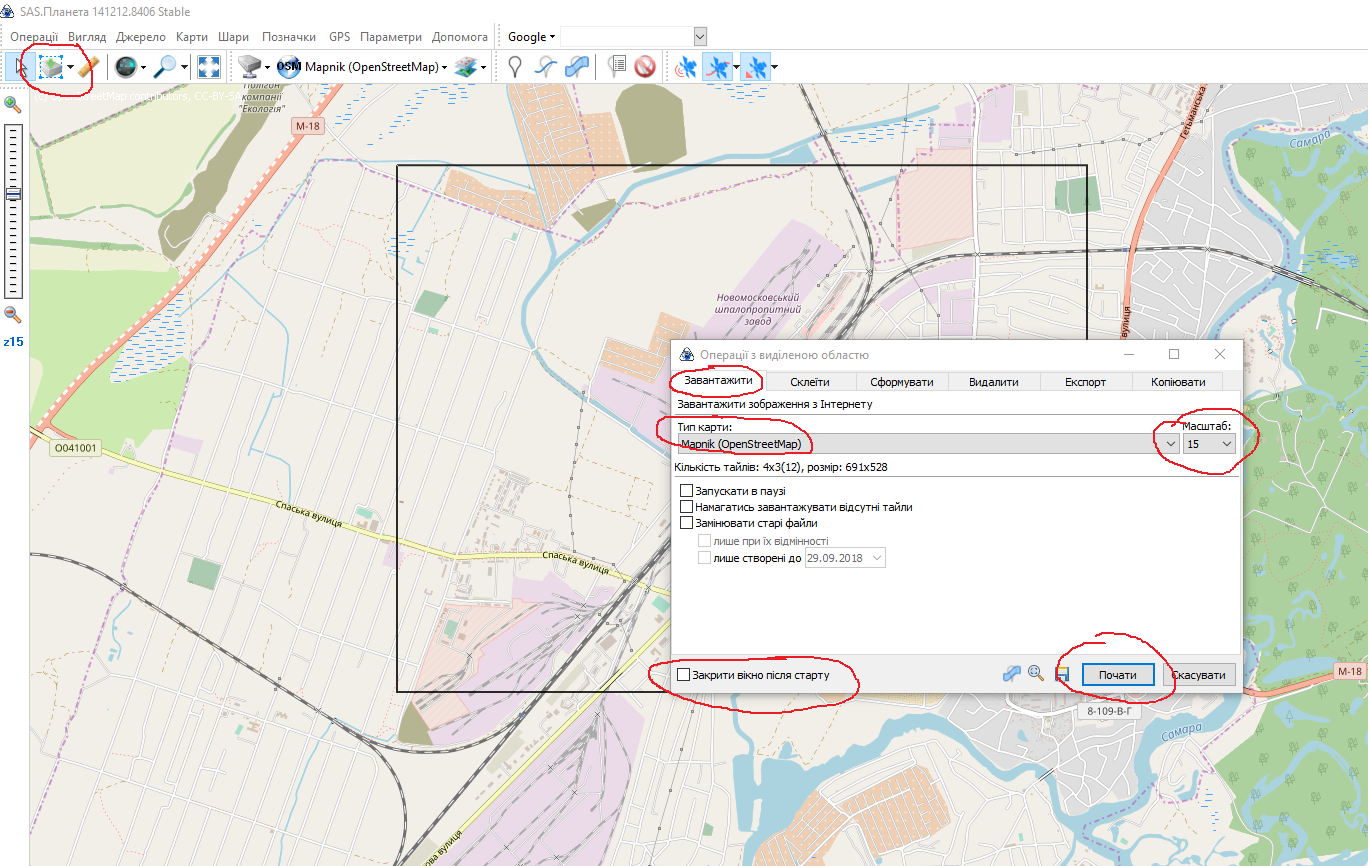

Выделяем нужный участок (Операции – Выделить – Прямоугольная область). Появляется окно "Операция с выделенной областью". Важный момент! Прежде всего необходимо убрать галочку “Закрыть окно после старта”.
Далее необходимо задать нужный источник карты, масштаб. Повторяем скачивание для всех необходимых масштабов (z12, z13, z14,...). Важно - количество скачиваемых тайлов (частей карты) не должно быть больше примерно 2 тысяч - иначе процесс конвертации в RMP будет длиться очень долго:

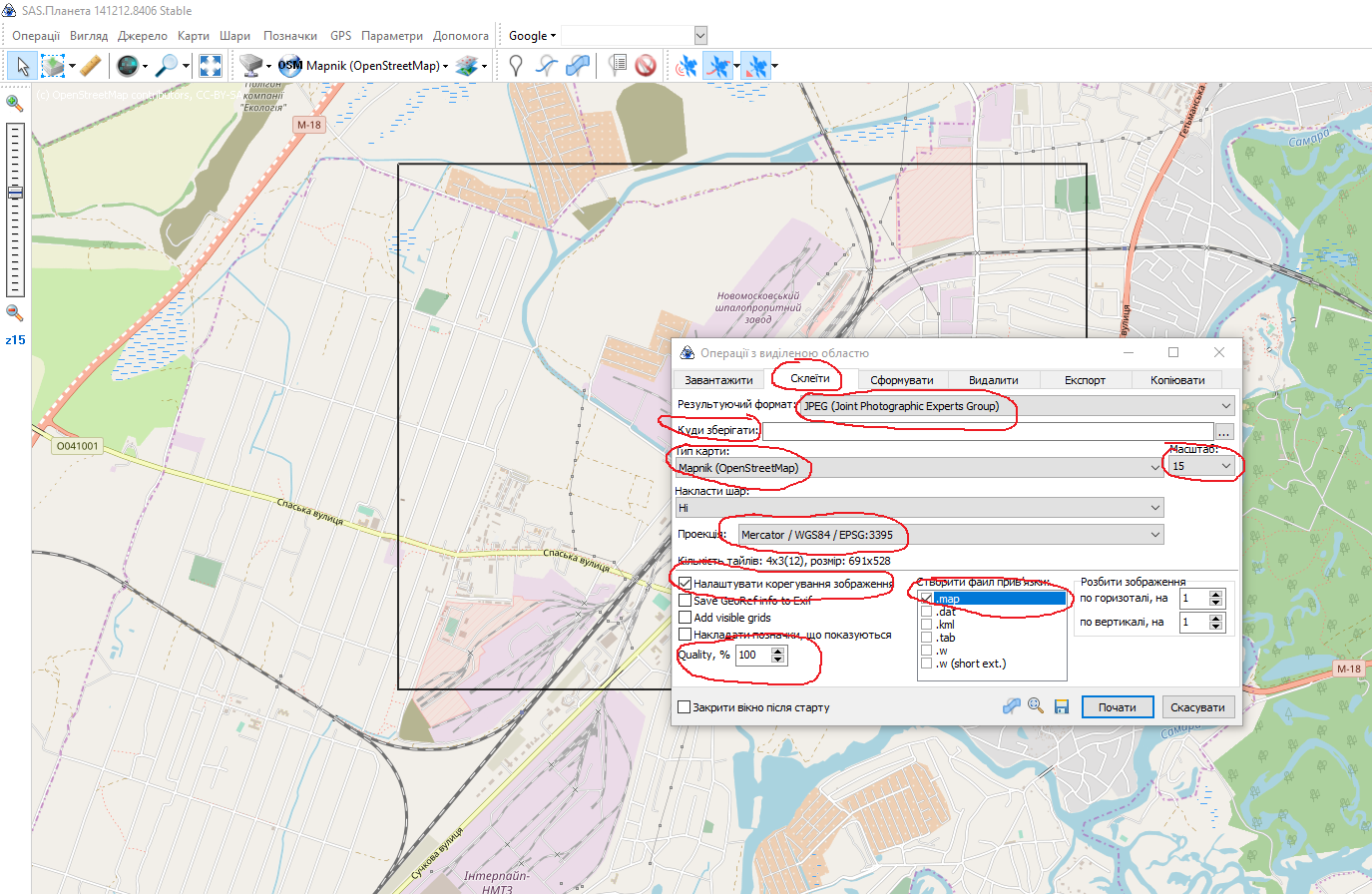

Теперь переходим на вкладку Склеить - здесь будет сделана привязка скачанных областей (создание .map файлов) и конвертация скачанной области в графический файл:


Важно что для приборов Magellan проекция должна быть Mercator/WGS84, иначе прибор будет показывать местоположение с погрешностью.

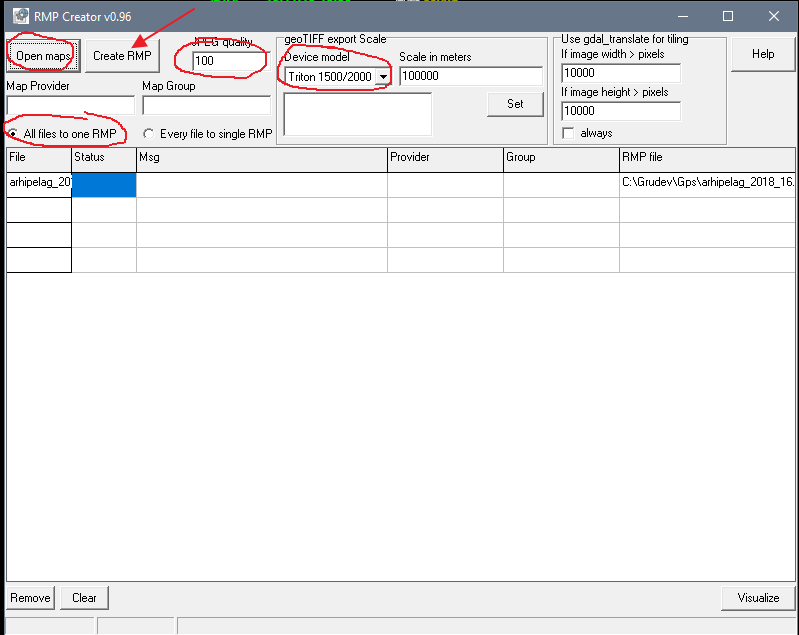

Теперь переходим к созданию многослойного RMP файла (каждый слой это склеянная ранее карта для определенного масштаба). Открываем map-файлы и выставляем опции, отмеченные на скриншоте ниже:


Теперь нажимаем на кнопку Create RMP и ждем - в зависимости от масштабов это может занимать много времени.

Можно также комбинировать слои используя разные источники карт- один от OSM, другой от Google и так далее.

Вот и все.

Скачать RMPCreator:
